中心控制終端接線

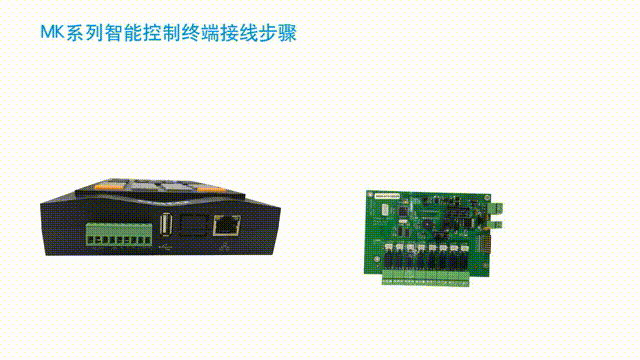

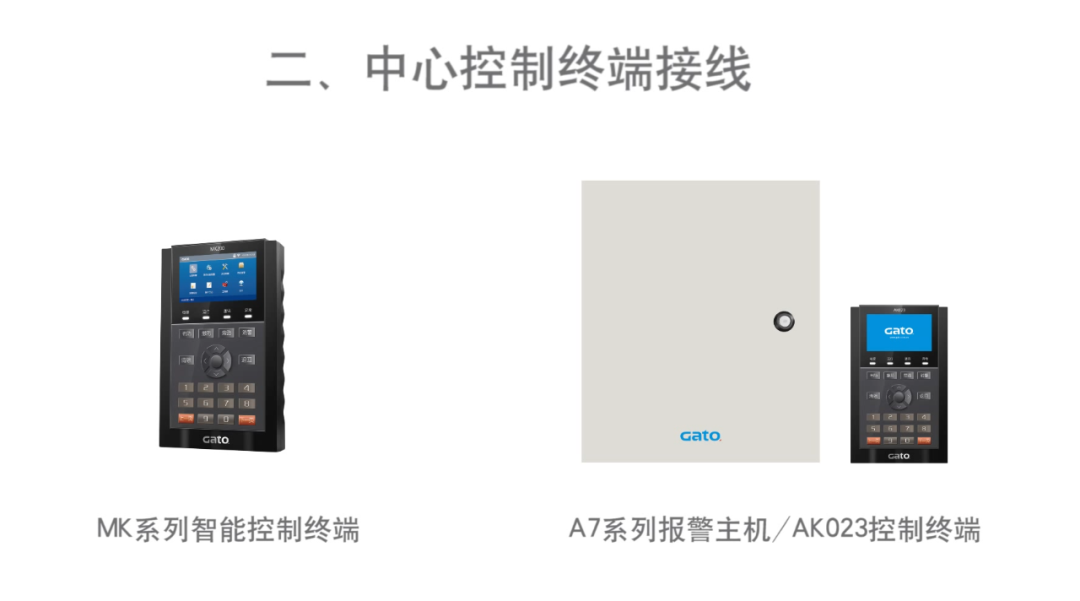

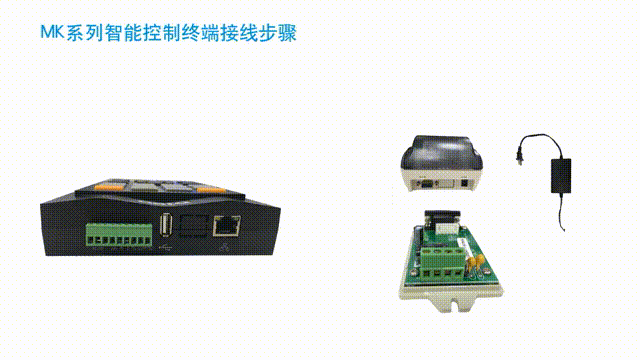

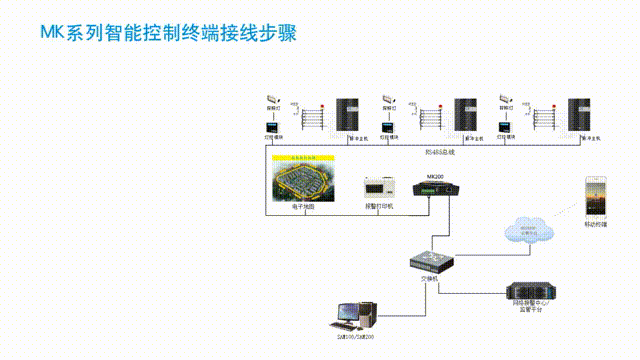

分為MK系列智能控制終端
和A7系列報警主機/AK023控制終端。
MK系列智能控制終端
1

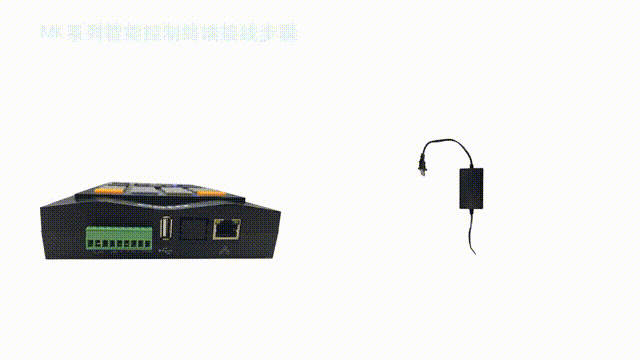

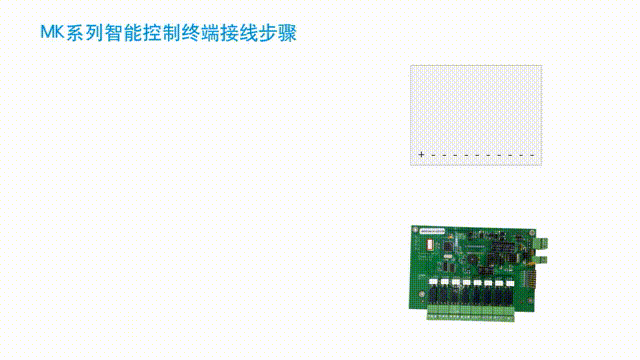

用AC24V/DC12V電源給鍵盤供電
2
鍵盤與主機連接通訊線
3
MK鍵盤連接室內警燈
4
MK鍵盤連接電子地圖
5
電子地圖接線
6
打印機接線
7
燈控模塊接線
1
用AC24V/DC12V電源給鍵盤供電
2
鍵盤與主機連接通訊線
RS485型主機：MK鍵盤地步端口A/B接脈沖主機底部端口RS485A/B
3

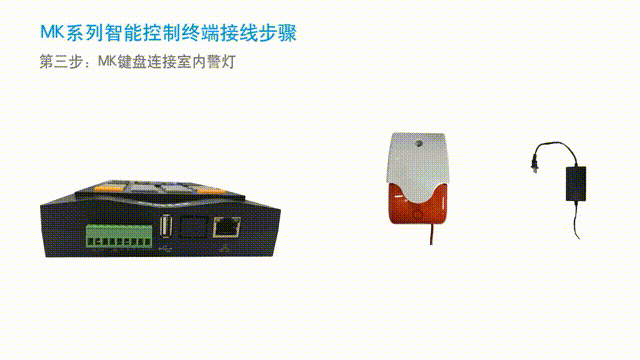

MK鍵盤連接室內警燈
4
MK鍵盤連接電子地圖
1、供電：用DC12V電源給電子地圖聯動模塊供電
2、通信：電子地圖聯動板端口RS485A/B，連接鍵盤端口A/B
3、撥碼：根據二進制進行數值計算，字幕端為無效位，
數字端為有效位，1低位8高位
5
電子地圖接線
電子地圖聯動板上四芯插孔紅線，
接電子地圖板塊的LED燈正線
電子地圖聯動板上二芯插孔白線，
依順序連接所設防區的LED燈
6
打印機接線
供電：用DC12V電源給打印機模塊供電
通信：打印機模塊的A、B，分別接鍵盤RS485A/B口
7

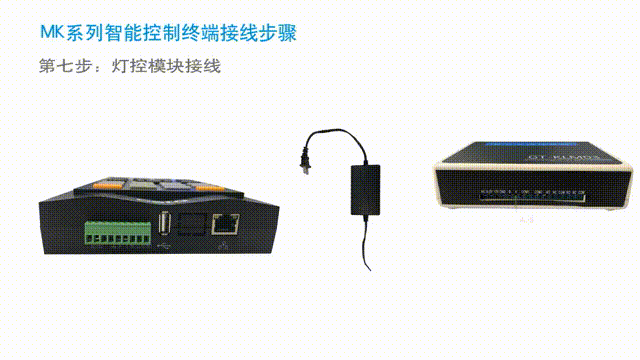

燈控模塊接線
1、通信：燈控模塊A、B口，分別接到鍵盤RS485A/B口。
2、供電：使用DC12V電源給燈控模塊供電。
3、撥碼：根據二進制進行數值計算，字母端為無效位，數字端為有效位1低位，8高位。
A7系列報警主機接線8大步驟
1

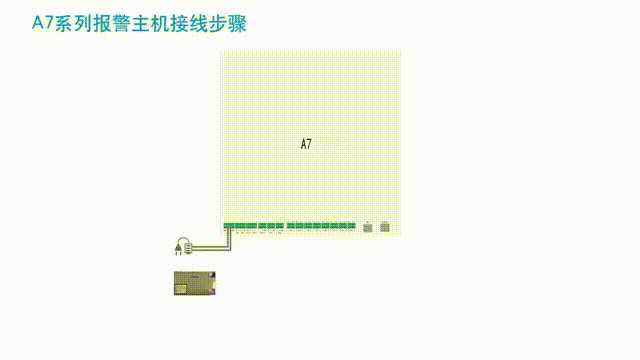

用蓄電池給A7主機供電
2
給AK023供電
3
A7與AK023鏈接通訊線
4
A7連接脈沖/張力電子圍欄主機
5

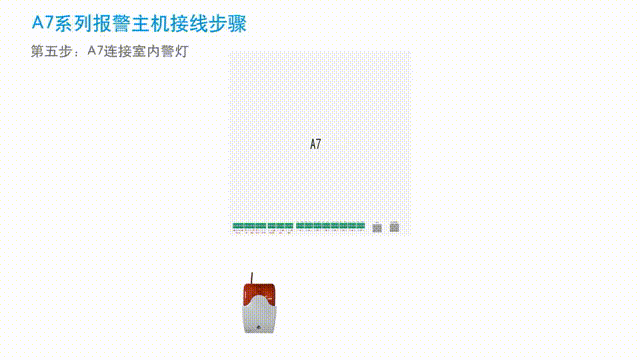

A7連接室內警燈
6
A7連接電子地圖
7

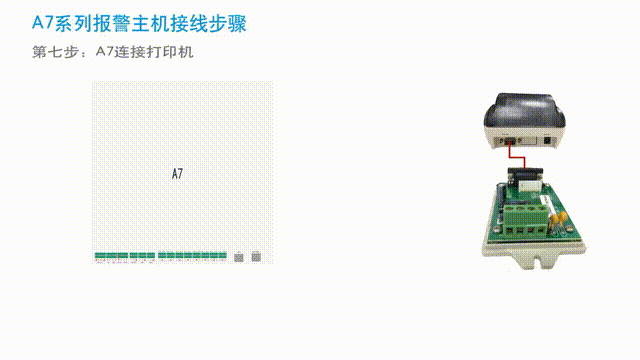

A7連接打印機
8
A7與燈控模塊通信
1
用蓄電池給A7主機供電
2

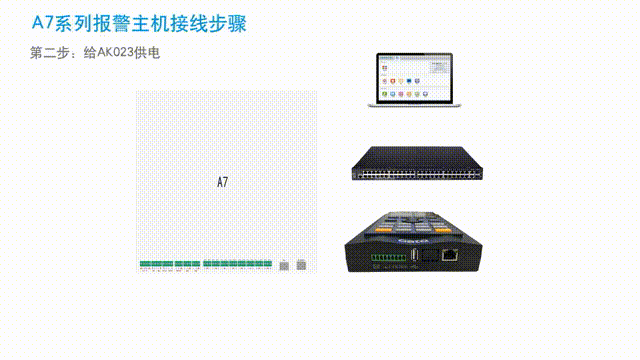

給AK023供電
1、若A7與AK023放置在一起，則用A7給AK023供電。
2、若二者不在一起，則用DC12V電源給AK023供電。
3

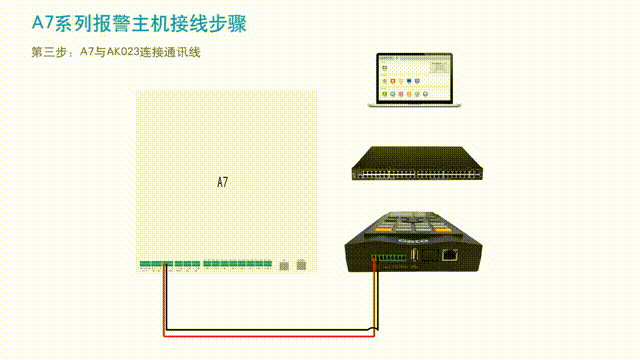

A7與AK023鏈接通訊線
（注意：若前端主機不是網絡設備，后端沒有平臺產品，則可直接將A7上網口與AK023網口相連）
4

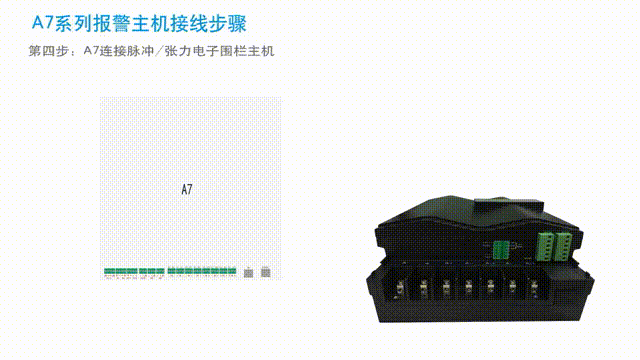

A7連接脈沖/張力電子圍欄主機
（下圖為RS485通訊接線方式，網口通訊電子圍欄主機網口接交換機網口即可）
5
A7連接室內警燈
6

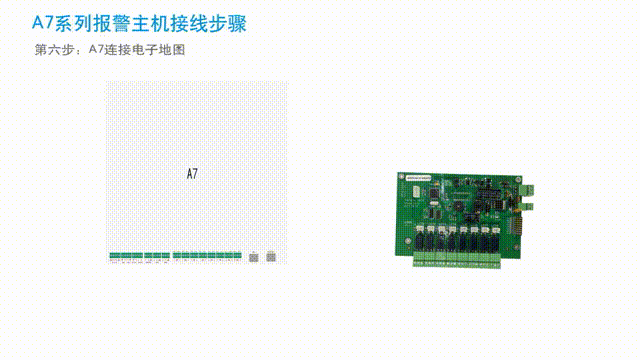

A7連接電子地圖
7
A7連接打印機
8

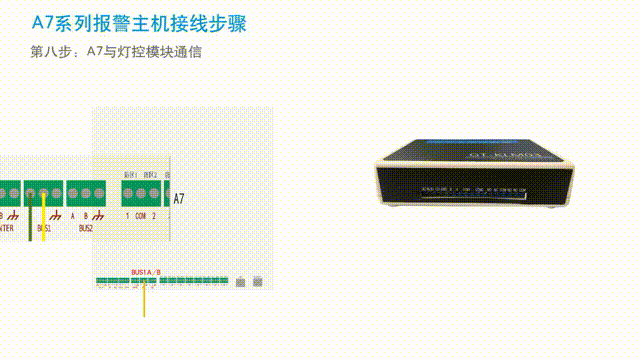

A7與燈控模塊通信
