發布時間：2024-04-17
來源：廣拓公眾號
安防人估計都有過這樣的體驗，
拿到產品，
按照說明書會安裝，
安裝好卻不知道如何調試，
其實調試和安裝一樣重要，
兩者缺一不可，
那么面對眾多組件應該如何調試？
今天我們來講講
中心控制終端的調試，
AK023/MK200智能控制終端調試。
一共分為11個部分，
分別是：
1.報警主機IP地址修改及與鍵盤連接設置
2.RS485主機地址設置及添加步驟
3.網絡主機地址設置及添加步驟
4.分線至布防配置及本地警號登記
5.電子地圖模塊添加及配置
6.燈控模塊設置及配置方法
7.打印機添加及配置
8.報警查看及報警記錄查詢
9.報警主機與鍵盤版本號及系統升級
10.故障檢測設置及消警設置
11.主動注冊功能
保姆級操作手冊，
看完不迷路！
1
報警主機IP地址修改及與鍵盤連接設置
注意：
MK鍵盤與AK023鍵盤操作基本相同
第一步：開機
開機后左下角顯示初始化完成字樣
在主界面我們選擇管理員一欄
輸入默認密碼進入主菜單
第二步：進入主菜單
進入主菜單后
我們選擇報警主機配置
再選擇IP 地址設置
更改相應的IP 地址
注意：
若無IP地址規劃，可使用默認IP地址：
報警主機默認IP地址：192.168.9.107
AK023鍵盤的默認IP地址：192.169.1.109
若有IP 地址規劃
則根據實際情況設置IP 地址
第三步：返回到主界面
選擇右下角網絡參數配置
更改鍵盤網絡參數
鍵盤IP 地址和 A 7報警主機在同一網端
更改完成后
再返回到主界面
待左下角顯示初始化完成即設置完成
注意：
若為MK控制鍵盤，
無需進行此步驟。
2
RS485主機地址設置及添加步驟
第一步開機
我們?cè)谥鹘缑孢x擇到管理員一欄
輸入默認密碼進入主菜單
我們選擇設備地址設置
進入后再選擇單防區或者雙防區
輸入需要設置的地址如001
點擊設置
左下角顯示設置成功即可
第二步：返回主菜單
選擇設備添加或刪除
選擇設備添加
進入后登記方式選擇
總線地址段或者單個總線地址
然后輸入地址如001
點擊登記待左下角顯示成功1失敗0
即完成登記
等級方式下拉欄共有6個選項
進入設備管理脈沖圍欄可查看防區號
設備類型、防區類型等狀態
注意張力圍欄光纖圍欄相同
進入防區管理可查看已添加的防區
點擊布防或撤防或旁路
左下角顯示布防或撤防或旁路
成功也可以查看布防狀態
說明：
鍵盤/報警主機只可以
設置RS485接口的前端設備地址
地址設置時,必須遵循:
鍵盤/報警主機總線只連接1臺前端設備
3
網絡主機地址設置及添加步驟
第一步：打開GPUTOOL 工具
點擊開始搜索
出現對應網絡主機的初始IP
點擊右邊的操作
修改對應的IP與地址參數
然后點擊保存
我們?cè)俅吸c(diǎn)擊開始搜索
查看地址是否修改成功
修改完IP地址后
讓 pc 端的 IP 與網絡主機的IP在同一網段下
然后我們?cè)俅卧O(shè)置網絡主機的防區地址
第二步：返回主菜單
選擇設備添加或刪除
選擇設備添加
進入后登記方式選擇單個IP地址
輸入設備地址與IP地址
點擊登記待左下角顯示成功1失敗0
即表示完成登記
第三步：返回主菜單
我們進入設備管理，
然后再進入脈沖或張力圍欄防區，
可查看對應的脈沖或張力主機的相關信息，
點擊進入防區管理，
可查看已添加的防區，
點擊布防或撤防或旁路，
可進行相關設備操作。
4
分線至布防配置及本地警號登記
第一步：在主界面選擇管理員一欄
輸入默認密碼
進入主菜單后點擊設備添加或刪除
然后選擇設備添加
進入之后登記方式選擇開關量
點擊登記
待左下角顯示
成功1失敗0則表示設置成功
第二步返回至主菜單
選擇設備管理
進入后點擊本地警燈
配置對應的報警類型
點擊設置我們?cè)俜祷厣弦豁?/span>
點擊本地分線制防區
查看本地的8個分線式防區
說明:
完成登記開關量防區后,
本地警號才能啟用
5
電子地圖模塊添加及配置
第一步：給電子地圖模塊設置地址
如081
首先我們進入主菜單
選擇設備添加或刪除
然后選擇設備添加
登記方式選擇單個總線地址
輸入地址如081
待左下角提示成功1失敗0則登記成功
注意撥碼為二進制撥碼
撥碼時需斷電
第二步：返回主菜單
選擇設備管理
進入后點擊電子地圖
選擇對應的防區關聯
如序號1對應001防區
或者點擊右下角的自動分配
自動分配的序號與防區關聯起來
選擇自動分配
防區號和輸出端口一一對應
6
燈控模塊設置及配置方法
第一步：給燈控模塊撥碼
然后打開GPUTOOL工具
點擊開始搜索
出現對應網絡主機的初始IP
點擊右邊的操作
修改對應的IP與地址參數
然后點擊保存
我們?cè)俅吸c(diǎn)擊開始搜索
查看地址是否修改成功
注意：
防區地址通過撥碼開關完成
撥碼為二進制撥碼，
撥碼時需斷電
第二步：進入主菜單
選擇設備添加或刪除
選擇設備添加
進入后登記方式選擇單個IP地址
輸入設備地址與IP地址
點擊登記待左下角顯示成功
1失敗0則登記完成
第三步：返回主菜單
進入設備管理
然后再進入燈控模塊
選擇對應的防區關聯與報警聯動
如序號18對應001房區
或者點擊右下角的自動分配
自動分配的序號與防區關聯
選擇自動分配
防區號和輸出端口一一對應
7
打印機添加及配置
第一步：進入主菜單
在主界面選擇管理員輸入默認密碼
進入主菜單后
點擊設備添加或刪除
然后選擇設備添加
進入后登記方式選擇單個總線地址
輸入地址115
點擊登記
待左下角顯示成功1失敗0則登記成功
注意：
打印機模塊的固定地址為115
第二步：再次返回主菜單
選擇設備管理
進入后點擊打印機
選擇需要的打印類型
再次確認打印機的狀態為啟用
點擊設置則操作完成
8
報警查看及報警記錄查詢
第一步：主界面選擇管理員
輸入默認密碼 進入主菜單后
點擊防區管理
可查看報警主機的對應防區狀態
第二步：返回主菜單
選擇報警記錄
可以查看最近的報警記錄
如要查看近期的報警記錄
則需點擊條件查詢
選擇報警類型
防區號開始時間
結束時間
報警類型中選擇全局報警
點擊查詢即可
9
報警主機與鍵盤版本號及系統升級
第一步：查看設備信息與版本號
在主界面選擇管理員輸入默認密碼
進入主菜單后點擊二維碼
進入后
則可看見對應的設備信息與版本號
第二步：系統升級
首先把帶升級文件的U盤
插在報警主機的 usb 接口上
然后進入鍵盤的主菜單
點擊系統維護
選擇報警主機升級
再選擇是
點擊升級主機固件
待主機升級成功后返回上一頁
選擇本地鍵盤升級對應升級成功后
到二維碼查看版本號是否對應
注意:
鍵盤升級時，
需將U盤插在鍵盤的USB 接口上。
如遇進不去菜單則可同時按下"1、5、下一頁”，
這3個鍵進入升級界面。
說明：
若為 MK鍵盤，
直接選擇鍵盤升級或
通過GPUTOOL工具進行升級。
0

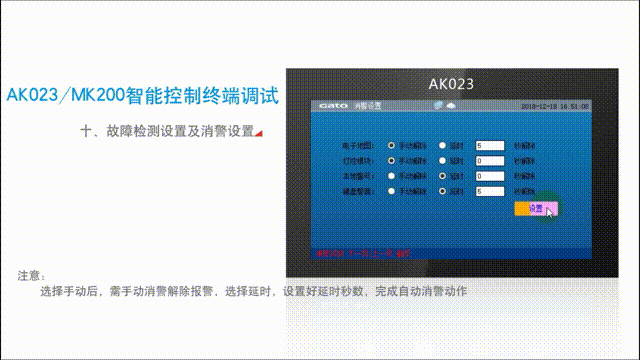

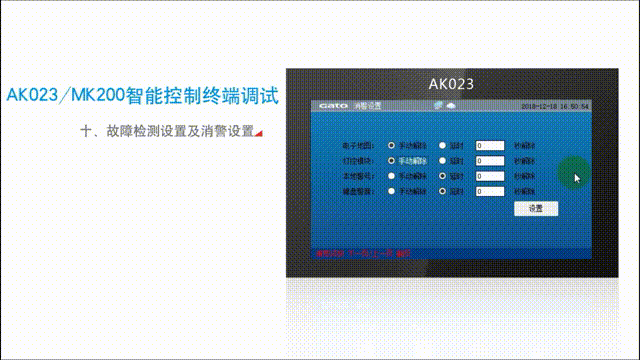

10.故障檢測設置及消警設置
第一步：進入主菜單
進入報警主機或鍵盤配置
選擇消警設置
選擇需要的消警類型與延時秒數
點擊設置即可完成
注意：
選擇手動后，
需手動消警解除報警，
選擇延時，
設置好延時秒數，
完成自動消警動作。
第二步：界面選擇故障檢測
勾選需要的故障檢測項
點擊設置及設置成功
1

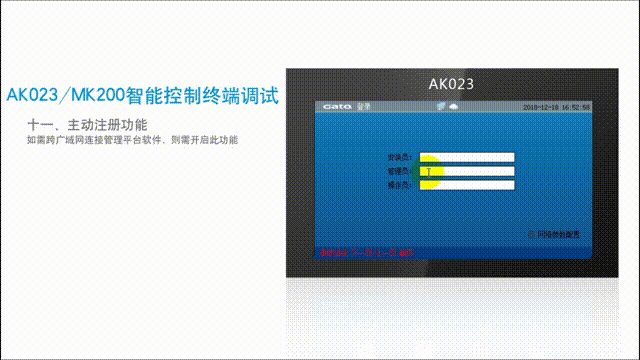

11.主動注冊功能
如跨廣域網連接管理平臺軟件、
則需開啟此功能
第一步進入管理員主界面
選擇鍵盤配置

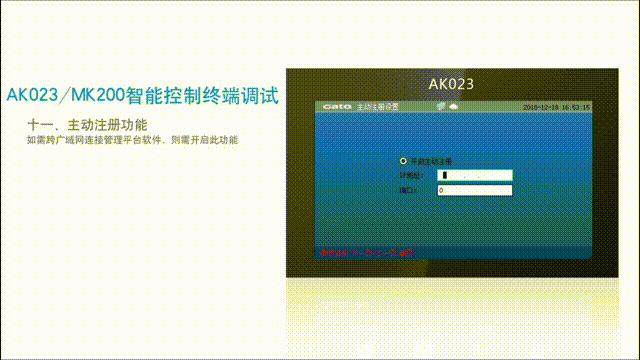

選擇主動注冊設置
選擇開啟主動注冊
輸入報警管理平臺服務器IP地址
端口。
