收藏|看完再也不會搭錯脈沖電子圍欄的絕緣子和桿件！

發布時間：2024-04-17

來源：廣拓

眾所周知，

電子圍欄是目前

最常見的周界防盜報警系統，

但是因為絕緣子和桿件較多，

在打開包裹的那一瞬間，

面對幾十個零件，

即使是老手都容易懵，

不知道從何下手，

今天小拓就手把手教學，

幫你3分鐘看懂脈沖電子圍欄如何安裝！

沒流量？

懶得看視頻？

那就跟著小拓來學吧！

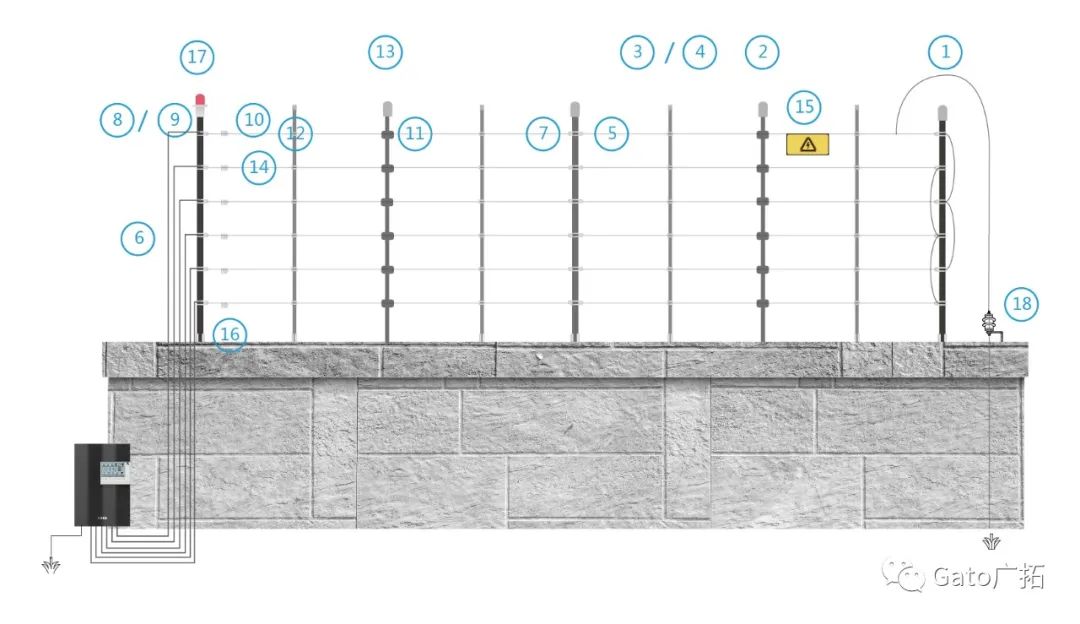

脈沖電子圍欄由

電子圍欄主機和前端探測圍欄組成，

圍欄的安裝總共分為六個部分：

1.桿件組裝

2.桿件固定

3.穿合金線、安裝警示牌，

安裝收緊器（配套復合型絕緣子使用）

4.安裝高壓絕緣導線、避雷器

5.安裝防雨箱、警燈

6.警燈、地址碼接線

今天小拓就先來講講脈沖電子圍欄的

前端應該如何安裝。

本指導適用于：

標準型脈沖電子圍欄前端。

電子圍欄的前端第一步

就是桿件組裝，

而桿件安裝分為終端桿、承力桿、

PV過線桿、鋁合金過線桿，

進行安裝前首先我們得認識它們，

那么如何區分PV桿、

鋁合金過線桿、承力桿和終端桿？

它們之間的區別是什么？

一張圖迅速看懂！

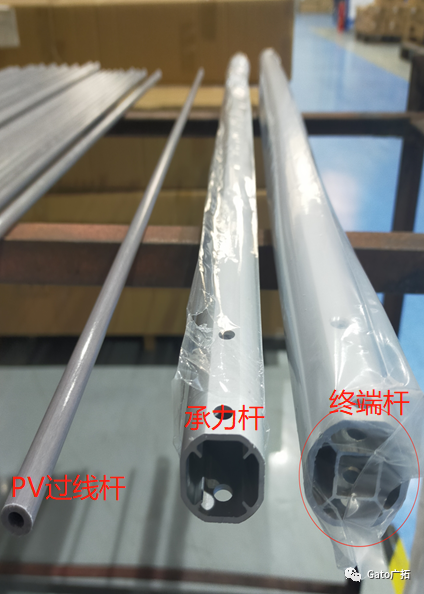

PV過線桿、鋁合金過線桿、

承力桿和終端桿主要是從

長度、壁厚、口徑三個方面進行區分。

收藏|看完再也不會搭錯脈沖電子圍欄的絕緣子和桿件！(圖5)

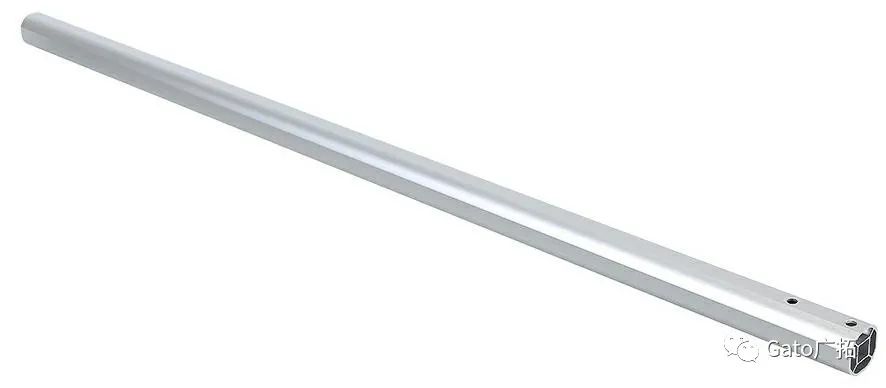

終端桿

收藏|看完再也不會搭錯脈沖電子圍欄的絕緣子和桿件！(圖8)

標準型終端桿長這樣↑

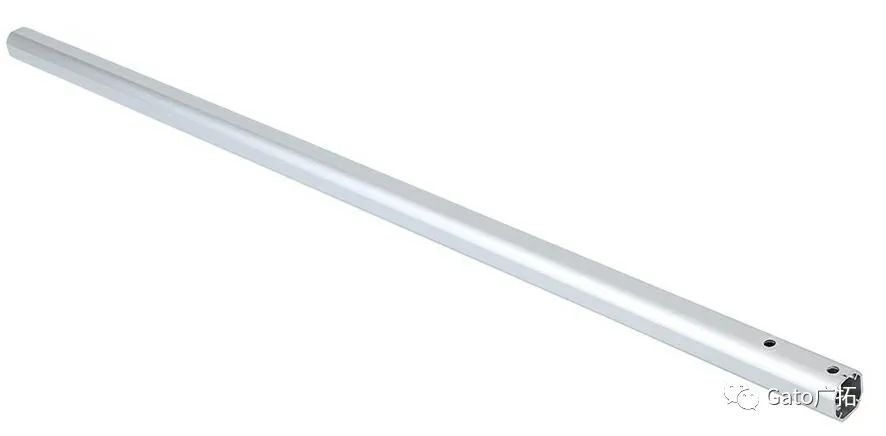

承力桿

收藏|看完再也不會搭錯脈沖電子圍欄的絕緣子和桿件！(圖11)

標準型承力桿長這樣↑

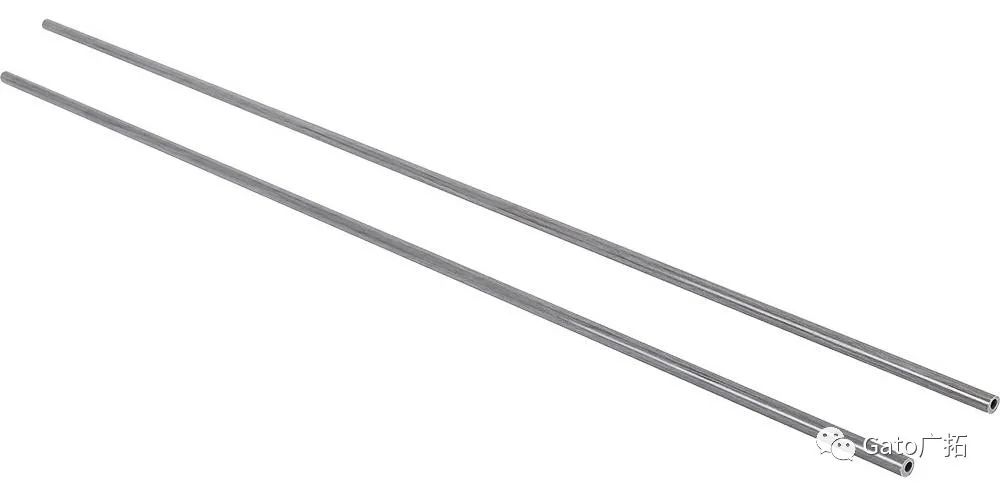

PV過線桿

收藏|看完再也不會搭錯脈沖電子圍欄的絕緣子和桿件！(圖14)

PV過線桿長這樣↑

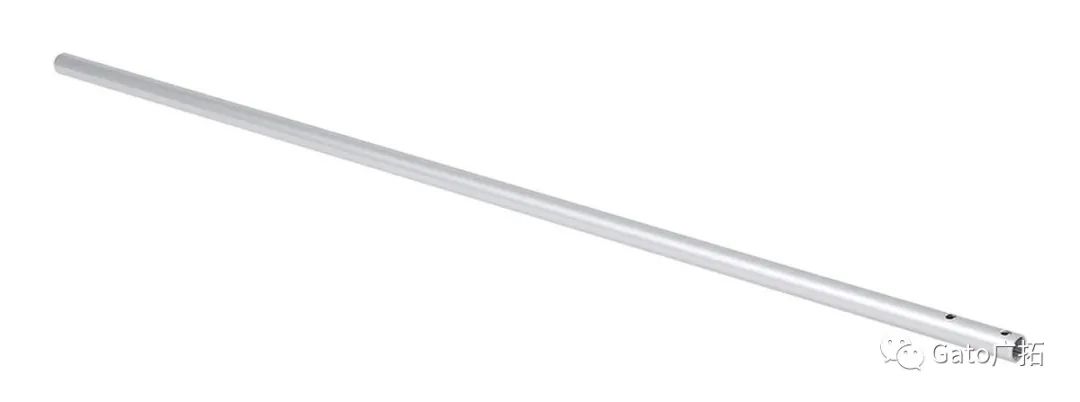

鋁合金過線桿

收藏|看完再也不會搭錯脈沖電子圍欄的絕緣子和桿件！(圖17)

鋁合金過線桿長這樣↑

廣拓的桿件強度高、

質量輕、耐腐蝕、抗氧化，

用過的都說好~

風吹雨淋都不怕。

認識了桿件，

那么具體怎么組裝，

以承力桿的組裝步驟為例，

01

盤點零件

02

按照一定的比例長度標記，

方便絕緣子的安裝。

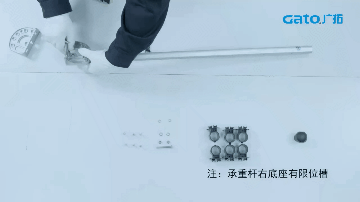

03

螺釘固定底座

外六角螺釘依次穿過右底座、

承力桿、左底座、墊片、

彈墊，用工具固定螺母。

注意：承力桿右底座有限位槽。

萬向底座可調節桿件的安裝角度。

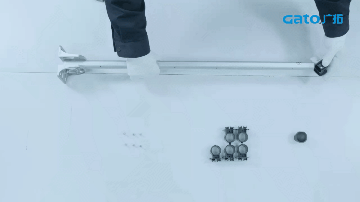

04

絕緣子套入承力桿

05

自攻螺釘固定承力桿絕緣子

調整承力桿絕緣子間距，

用自攻螺釘固定承力桿絕緣子。

承力桿帽插入承力桿頂端。

其他的PV桿組裝，

鋁合金過線桿組裝,

終端桿雙邊收緊型終端桿，

終端桿單邊收緊型終端桿的組裝，

步驟均與承力桿類似，

只是要注意的是：

PV桿底座只有一片（底座上有標識，

區分承重桿底座），

安裝時將底座的半圓朝向周界外側。

收藏|看完再也不會搭錯脈沖電子圍欄的絕緣子和桿件！(圖24)

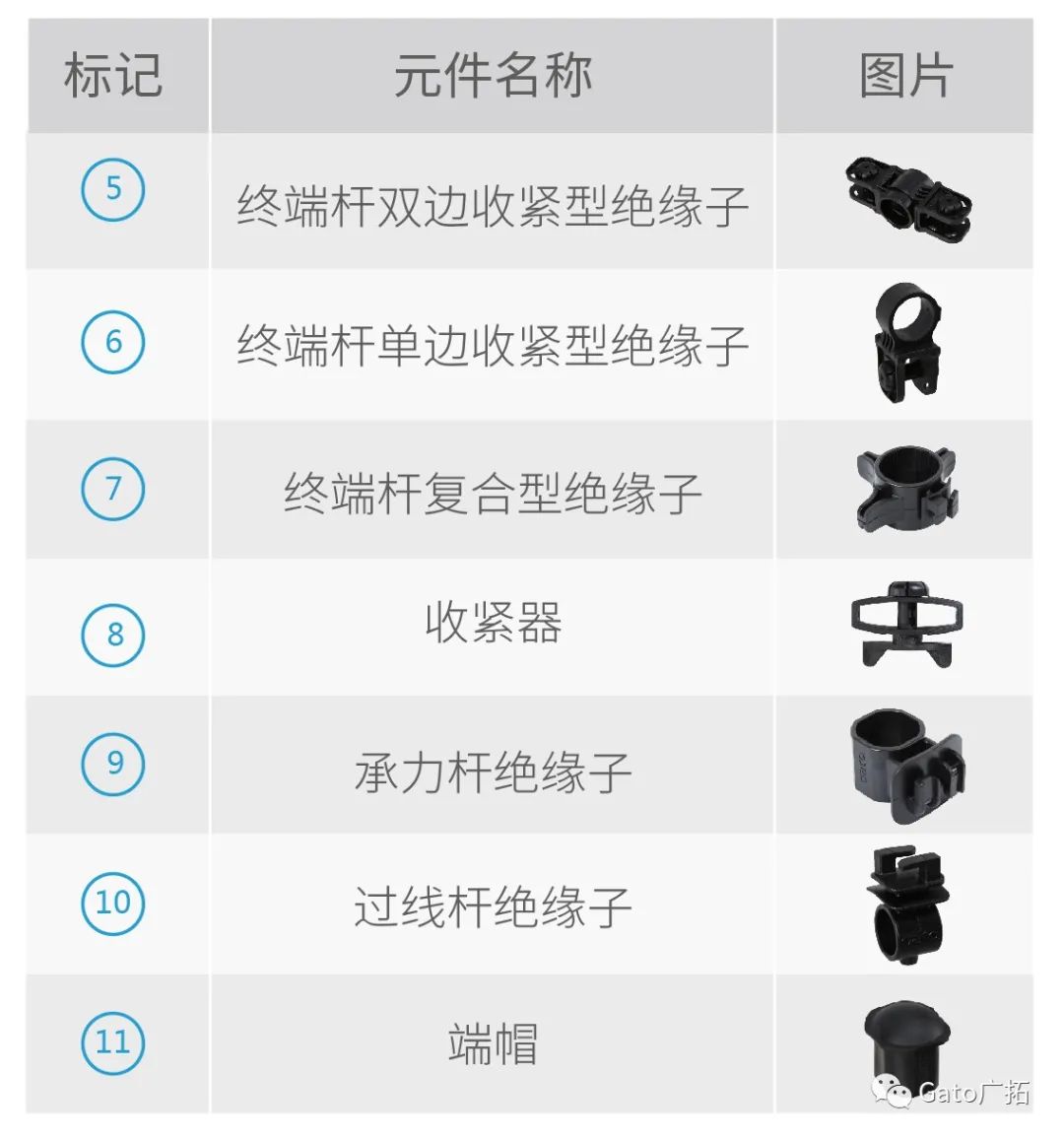

安裝方式大同小異，

主要區分于對應的桿件和絕緣子，

是單邊收緊絕緣子

還是雙邊收緊絕緣子，

還是復合型絕緣子，

不同的絕緣子對應不同的桿件，

有著不同的功能，

大家要記得區分使用！

下期我們介紹

如何將脈沖電子圍欄前端

安裝在實體環境中。

你想知道的這里都有，

我們不見不散呀！

收藏|看完再也不會搭錯脈沖電子圍欄的絕緣子和桿件！(圖25)
