                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！













                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！




                發布時間：2024-04-17


                來源：廣拓公眾號










                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖1)
                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖2)

                我們都知道，
                周界報警系統通信方式分為
                總線RS485和網口，
                不同的通信方式有不同的適用場景，
                其中我們常用到的總線RS485，
                總線方案布線要求為手拉手布線
                且總長不超過1200米。
                但在實際應用中往往會有不是
                很符合標準的布線場景。
                或多或少超出1200米，
                那么面對周界總線超長的幾種場景，
                有哪些解決方式？
                今天，小拓為你答疑！

                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖3)
                一、分多路布線
                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖4)

                總線長度超過1200米，
                此時后端控制中心恰好在中心點附近，
                那么我們可以采用
                多路布線的形式進行布線。
                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖5)

                讓每路總線的長度控制在1200米內，
                如果只需要2路總線，
                后端控制主機可采用A7報警主機，
                A7報警主機可接入兩路總線。
                若總線超過2路則可以增加控制主機
                或485集線器進行解決。

                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖6)
                二、增加RS485中繼器
                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖4)

                上一個方法是在允許
                采用多路布線形式的情況下，
                若現場只可單路總線布線
                且單路總線超過了1200米怎么辦？
                那我們可以在線路中間
                增加信號中繼器把信號放大，
                解決線路過長而導致的通迅異常問題。

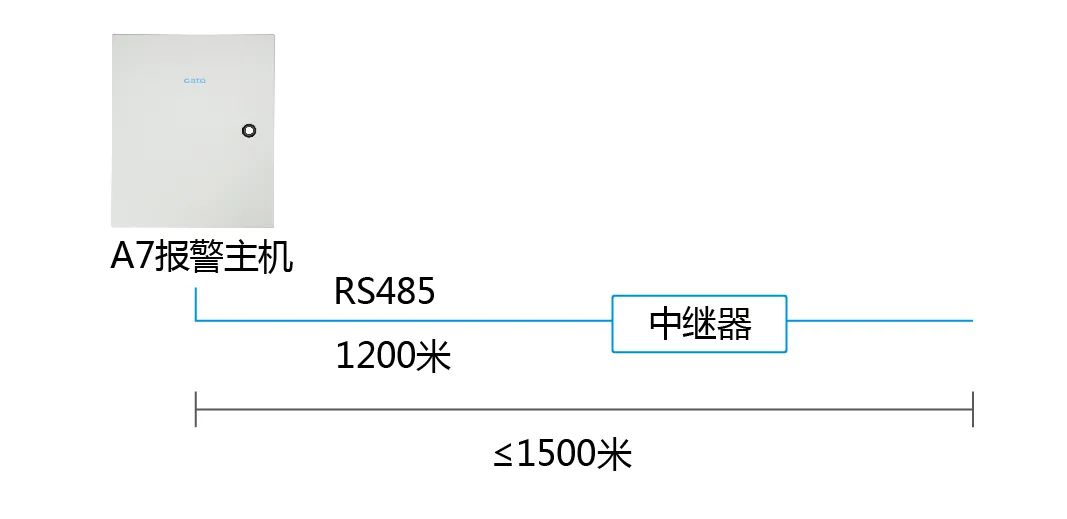

                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖8)


                但并不是所有單路總線
                只要超過1200米就可以使用，
                需要注意的是：
                此方案僅限線路在1500米以內的情況，
                增加中繼器只能改善通信效果。
                在線路過長超過1500米的情況下，
                不能保證一定能夠徹底穩定狀態，
                此時，
                就需要考慮其他解決方案。

                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖6)
                三、以RS485光端機方式傳輸
                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖4)

                這種方式分為兩種場景。


                01

                周界前端超長

                如果周界距離超過1200米，
                且周界前端超長，
                可以采用光端機方式傳輸，
                RS485總線信號通過
                光端機把總線信號傳輸?shù)胶蠖耍?/span>
                可以不受總線距離損耗限制，
                達到遠距離傳輸效果。

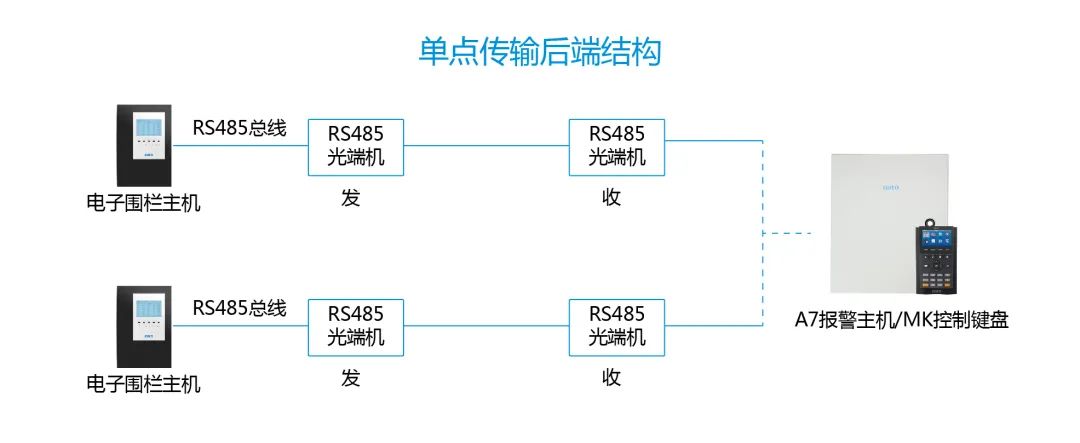

                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖11)
                備注：總線串聯接入A7/MK200
                一般情況光端機后端做成匯聚。

                采用單點傳輸?shù)胶蠖私Y(jié)構，
                需要的光端機數量較多，
                成本較高，但穩定性強。


                02

                周界前端不超長，
                前端到后端的距離超長。

                若周界前端是總線連接，
                且因環境所限無法走線到前端，
                或后端控制中心距離前端部分太遠，
                也可以通過光端機方式傳輸。

                使用此類傳輸，
                要考慮好光端機配量，
                可以是前端多臺設備通過總線連接，
                然后匯聚到一個點進行上傳。
                （建議單路總線長度控制在600米以內）；

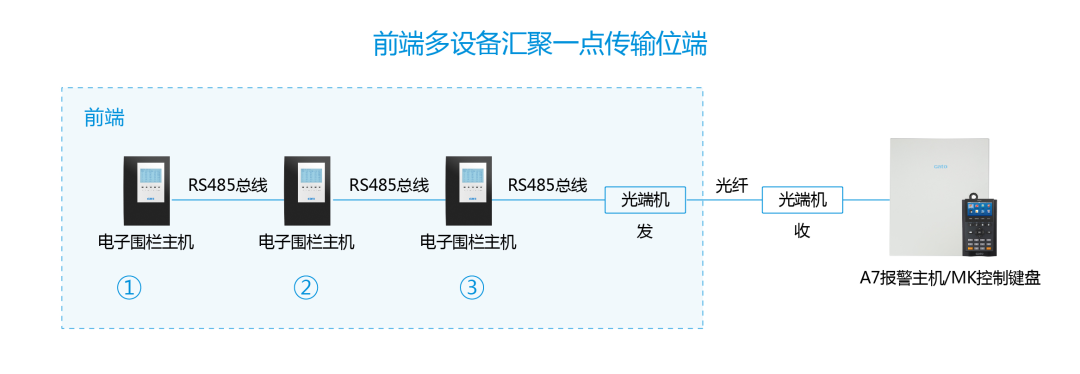

                進階教程|周界總線超長怎么辦？用這3招解決通訊障礙！(圖12)
                建議：
                圖中①-③之間的總線長度
                控制在600米以內，
                A7是2路總線口，
                每一路建議帶載2路光端機，
                共4路，
                若為MK200，
                只能帶載2路。

                目前最常見的就是這三種解決方法，
                大家可以根據現場特定的實際情況
                選擇適合的解決方法，
                你還有其他好的解決方法嗎？
                留言到評論區，
                我們一起聊聊呀！
