                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！













                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！




                發布時間：2024-04-17


                來源：廣拓公眾號










                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖1)
                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖2)

                防雷工程中最重要的環節
                當屬設備接地，
                脈沖電子圍欄系統接地效果的好壞
                直接影響著系統的防雷效果
                及安全穩定運行,
                那么如何進行接地安裝？
                小拓今天和大家一起聊聊！

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖3)

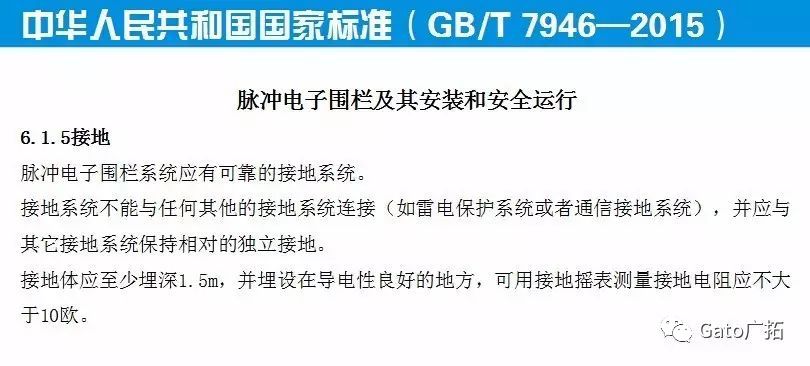

                在《脈沖電子圍欄及其安裝和安全運行》
                （GB/T 7946-2015）國標中，
                明確提出：
                脈沖電子圍欄系統應有可靠的接地系統，
                并對接地工作提出了許多規范要求，
                其中每一點皆成為評定接地工作
                是否規范的要素。

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖4)

                本文以標準化規范接地的
                廣拓T6/T8觸網防旁路脈沖電子圍欄
                接地安裝為范本，
                詳解在實踐中，
                如何接地方能達到良好的接地效果。

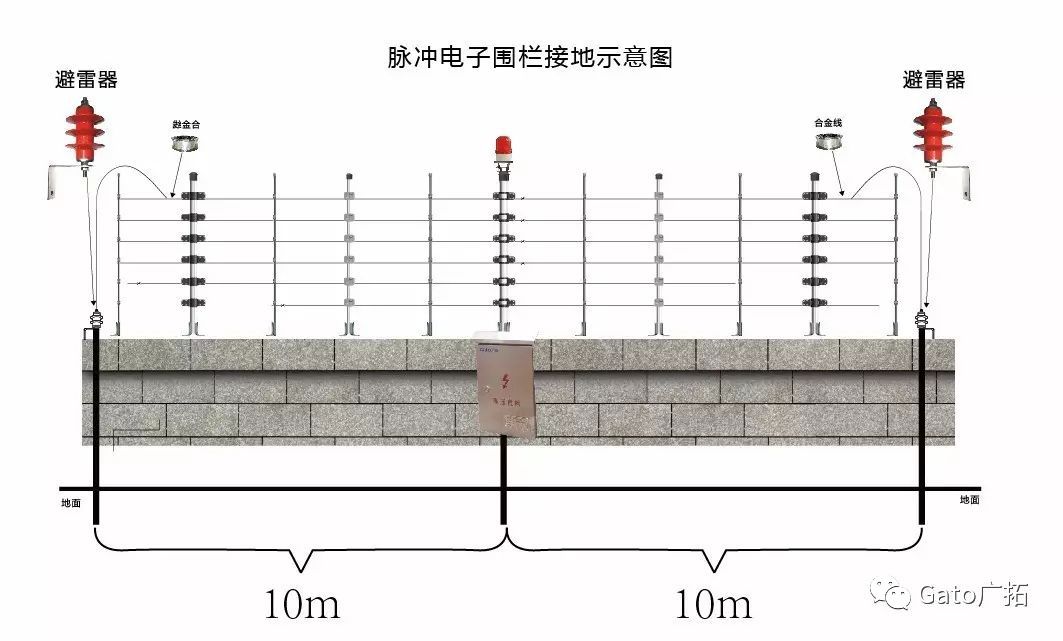

                1.接地系統保持相對獨立接地

                根據脈沖電子圍欄系統設計要求，
                前端圍欄避雷器接地和
                脈沖主機接地需保持相對獨立。
                以廣拓T6211四線雙防區脈沖主機為例，
                其接地樁共設三個，
                兩邊圍欄前端分別設有一個，
                脈沖主機防雨箱下設一個
                （防雨箱與脈沖主機共用接地樁），
                為避免相互干擾，
                圍欄兩邊接地樁均距中間
                防雨箱接地樁10M以上。
                此外，系統雷電保護接地系統、
                RS485通訊線屏蔽接地系統、
                工作接地系統均獨立，
                符合國標要求。

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖5)


                2.接地體埋深1.5M

                廣拓T6/T8接地樁選用釘子型，
                接地線則采用銅導線。
                理論上，
                接地體埋設深度需在1.5M-2.0M左右即可，
                接地線選擇BV6級也可普遍適用。
                另外，評判接地效果的好壞，
                接地電阻值成為直觀考量數據，
                工程施工完后，
                采用接地?fù)u表測量，
                大多工程也可普遍滿足
                小于10Ω的國標要求。

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖6)

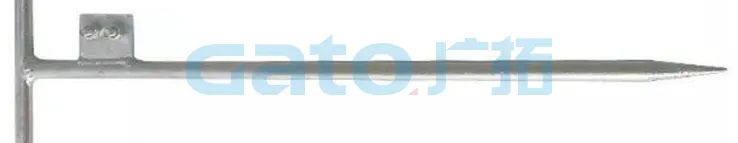

                接地樁（釘子型）

                然而在實際應用中
                并不是想象中那么簡單，
                可能會受到多方面的影響，
                地域地形復雜，
                電阻值不統一，
                防護要求各異……
                對于開展接地工作，
                我們只能特事特辦，
                因地制宜，
                其中結合多年經驗，
                小拓總結出以下常見問題對應方法。

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖7)
                1.南方區域
                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖8)

                南方地表水分、
                鹽分、電解質充足，
                接地體埋設1.5m，
                電阻值基本可滿足小于10Ω的要求；

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖7)
                2.北方區域
                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖10)

                對于北方某些土壤貧瘠地區，
                接地電阻值很大，
                施工方選擇將土壤挖至較濕處，
                加入降阻劑，
                降低周圍土壤電阻率是較為常見的辦法，
                但治標不治本，
                這里推薦一些更好的辦法。

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖11)

                更好的辦法

                1、尋找土壤更為濕潤的接地處
                2、利用多個接地體聯合接地
                3、選擇更為優質的接地體
                4、埋設更深入
                5、定期維護

                雖然這些方法導致
                成本的確有所增加，
                但卻可達到長期良好接地效果。

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖7)
                3.連接處焊接噴漆
                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖10)

                為了避免其在長期使用中被氧化，
                造成電阻值上升，
                可以在接地線與接地體連接處，
                將兩者焊接噴漆。

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖14)
                4.使用BV10、BV16銅導線
                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖10)

                在大型水電站等環境特殊，
                接地要求比較高的場所，
                使用線徑更粗導電能力更強的
                BV10、BV16銅導線，
                提高圍欄系統防護性能。

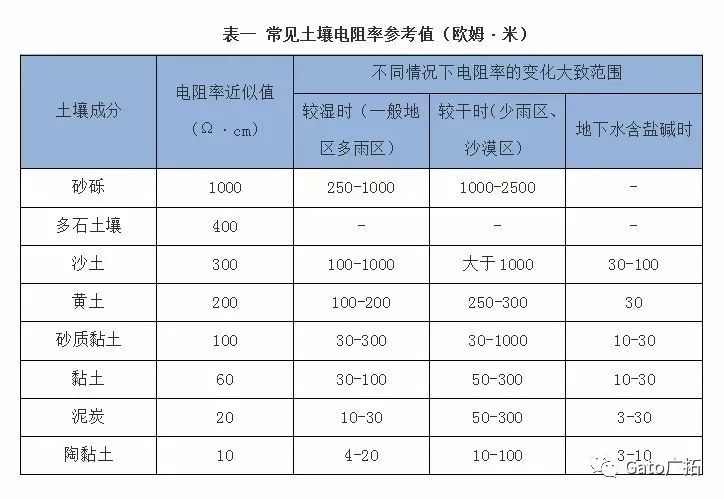

                 國標上沒有寫的設備接地安裝細節，看這一篇就懂了！(圖16)

                除了介紹的這幾中常見場景外，
                脈沖電子圍欄系統接地技術
                涉及很多細節，
                實際安裝中也需綜合考量國家標準、
                接地目的、項目環境、
                安防需求等級等多方面因素，
                因地制宜地選擇
                合適的接地方式，
                可有效保障使用者人身安全
                與脈沖產品穩定運行。
